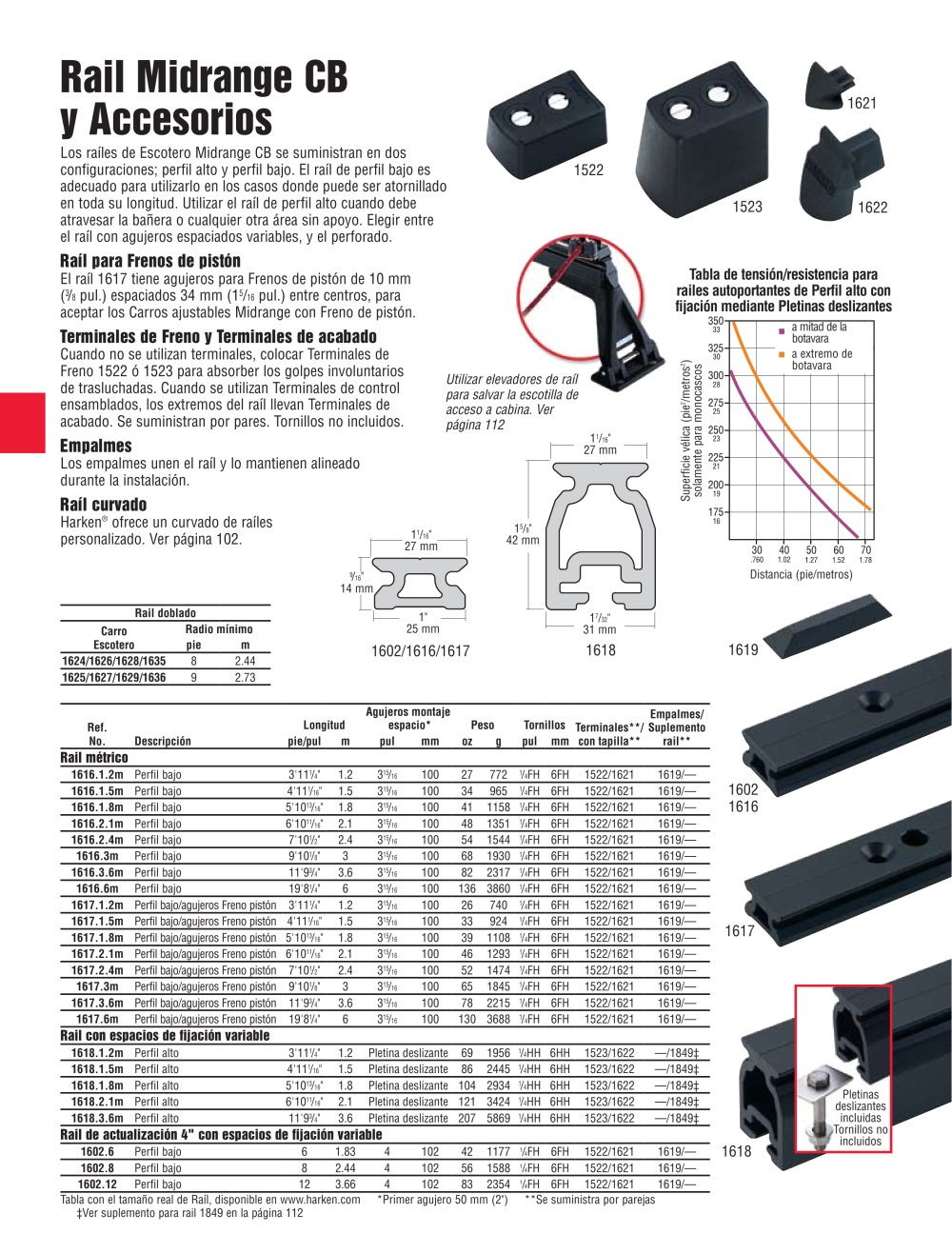

1618 1617 1619 1523 1622 1522 1621 1602/1616/1617 1618 1602 1616 110 Tabla con el tamaño real de Raíl, disponible en www.harken.com *Primer agujero 50 mm (2") **Se suministra por parejas ‡Ver suplemento para rail 1849 en la página 112 a mitad de la botavara a extremo de botavara Distancia (pie/metros) Superficie vélica ( pie2/metros2) solamente para monocascos Tabla de tensión/resistencia para railes autoportantes de Perfil alto con fijación mediante Pletinas deslizantes Pletinas deslizantes incluidas Tornillos no incluidos Utilizar elevadores de raíl para salvar la escotilla de acceso a cabina. Ver página 112 Rail Midrange CB y Accesorios Los raíles de Escotero Midrange CB se suministran en dos configuraciones; perfil alto y perfil bajo. El raíl de perfil bajo es adecuado para utilizarlo en los casos donde puede ser atornillado en toda su longitud. Utilizar el raíl de perfil alto cuando debe atravesar la bañera o cualquier otra área sin apoyo. Elegir entre el raíl con agujeros espaciados variables, y el perforado. Raíl para Frenos de pistón El raíl 1617 tiene agujeros para Frenos de pistón de 10 mm (3/8 pul.) espaciados 34 mm (15/16 pul.) entre centros, para aceptar los Carros ajustables Midrange con Freno de pistón. Terminales de Freno y Terminales de acabado Cuando no se utilizan terminales, colocar Terminales de Freno 1522 ó 1523 para absorber los golpes involuntarios de trasluchadas. Cuando se utilizan Terminales de control ensamblados, los extremos del raíl llevan Terminales de acabado. Se suministran por pares. Tornillos no incluidos. Empalmes Los empalmes unen el raíl y lo mantienen alineado durante la instalación. Raíl curvado Harken® ofrece un curvado de raíles personalizado. Ver página 102. Ref. No. Descripción Longitud Agujeros montaje espacio* Peso Tornillos Terminales**/ con tapilla** Empalmes/ Suplemento pie/pul m pul mm oz g pul mm rail** Rail métrico 1616.1.2m Perfil bajo 3'111/4" 1.2 315/16 100 27 772 1/4FH 6FH 1522/1621 1619/— 1616.1.5m Perfil bajo 4'111/16" 1.5 315/16 100 34 965 1/4FH 6FH 1522/1621 1619/— 1616.1.8m Perfil bajo 5'1013/16" 1.8 315/16 100 41 1158 1/4FH 6FH 1522/1621 1619/— 1616.2.1m Perfil bajo 6'1011/16" 2.1 315/16 100 48 1351 1/4FH 6FH 1522/1621 1619/— 1616.2.4m Perfil bajo 7'101/2" 2.4 315/16 100 54 1544 1/4FH 6FH 1522/1621 1619/— 1616.3m Perfil bajo 9'101/8" 3 315/16 100 68 1930 1/4FH 6FH 1522/1621 1619/— 1616.3.6m Perfil bajo 11'93/4" 3.6 315/16 100 82 2317 1/4FH 6FH 1522/1621 1619/— 1616.6m Perfil bajo 19'81/4" 6 315/16 100 136 3860 1/4FH 6FH 1522/1621 1619/— 1617.1.2m Perfil bajo/agujeros Freno pistón 3'111/4" 1.2 315/16 100 26 740 1/4FH 6FH 1522/1621 1619/— 1617.1.5m Perfil bajo/agujeros Freno pistón 4'111/16" 1.5 315/16 100 33 924 1/4FH 6FH 1522/1621 1619/— 1617.1.8m Perfil bajo/agujeros Freno pistón 5'1013/16" 1.8 315/16 100 39 1108 1/4FH 6FH 1522/1621 1619/— 1617.2.1m Perfil bajo/agujeros Freno pistón 6'1011/16" 2.1 315/16 100 46 1293 1/4FH 6FH 1522/1621 1619/— 1617.2.4m Perfil bajo/agujeros Freno pistón 7'101/2" 2.4 315/16 100 52 1474 1/4FH 6FH 1522/1621 1619/— 1617.3m Perfil bajo/agujeros Freno pistón 9'101/8" 3 315/16 100 65 1845 1/4FH 6FH 1522/1621 1619/— 1617.3.6m Perfil bajo/agujeros Freno pistón 11'93/4" 3.6 315/16 100 78 2215 1/4FH 6FH 1522/1621 1619/— 1617.6m Perfil bajo/agujeros Freno pistón 19'81/4" 6 315/16 100 130 3688 1/4FH 6FH 1522/1621 1619/— Rail con espacios de fijación variable 1618.1.2m Perfil alto 3'111/4" 1.2 Pletina deslizante 69 1956 1/4HH 6HH 1523/1622 —/1849‡ 1618.1.5m Perfil alto 4'111/16" 1.5 Pletina deslizante 86 2445 1/4HH 6HH 1523/1622 —/1849‡ 1618.1.8m Perfil alto 5'1013/16" 1.8 Pletina deslizante 104 2934 1/4HH 6HH 1523/1622 —/1849‡ 1618.2.1m Perfil alto 6'1011/16" 2.1 Pletina deslizante 121 3424 1/4HH 6HH 1523/1622 —/1849‡ 1618.3.6m Perfil alto 11'93/4" 3.6 Pletina deslizante 207 5869 1/4HH 6HH 1523/1622 —/1849‡ Rail de actualización 4" con espacios de fijación variable 1602.6 Perfil bajo 6 1.83 4 102 42 1177 1/4FH 6FH 1522/1621 1619/— 1602.8 Perfil bajo 8 2.44 4 102 56 1588 1/4FH 6FH 1522/1621 1619/— 1602.12 Perfil bajo 12 3.66 4 102 83 2354 1/4FH 6FH 1522/1621 1619/— 11/16" 27 mm 17/32" 31 mm 15/8" 11/16" 42 mm 27 mm 1" 25 mm 9/16" 14 mm Rail doblado Carro Escotero Radio mínimo pie m 1624/1626/1628/1635 8 2.44 1625/1627/1629/1636 9 2.73
