Catálogo Harken - Harken - #51

Versión texto de la página

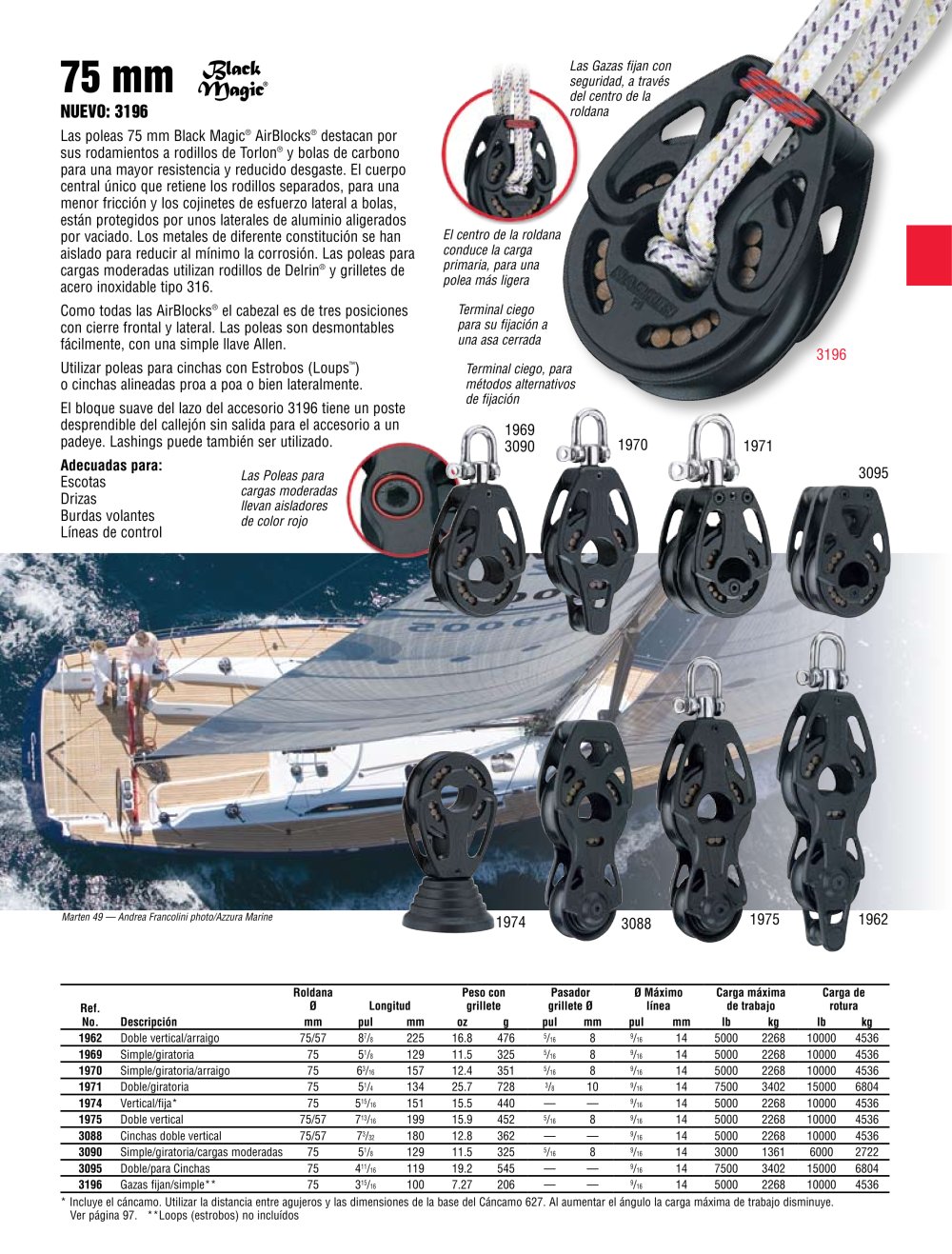

61 1970 1971 1969 3090 1962 ® 3088 Marten 49 — Andrea Francolini photo/Azzura Marine 1975 3196 3095 1974 75 mm NUeVO: 3196 Las poleas 75 mm Black Magic® AirBlocks® destacan por sus rodamientos a rodillos de Torlon® y bolas de carbono para una mayor resistencia y reducido desgaste. El cuerpo central único que retiene los rodillos separados, para una menor fricción y los cojinetes de esfuerzo lateral a bolas, están protegidos por unos laterales de aluminio aligerados por vaciado. Los metales de diferente constitución se han aislado para reducir al mínimo la corrosión. Las poleas para cargas moderadas utilizan rodillos de Delrin® y grilletes de acero inoxidable tipo 316. Como todas las AirBlocks® el cabezal es de tres posiciones con cierre frontal y lateral. Las poleas son desmontables fácilmente, con una simple llave Allen. Utilizar poleas para cinchas con Estrobos (Loups™) o cinchas alineadas proa a poa o bien lateralmente. El bloque suave del lazo del accesorio 3196 tiene un poste desprendible del callejón sin salida para el accesorio a un padeye. Lashings puede también ser utilizado. Adecuadas para: Escotas Drizas Burdas volantes Líneas de control Las Poleas para cargas moderadas llevan aisladores de color rojo Ref. No. Descripción Roldana Ø Longitud Peso con grillete Pasador grillete Ø Ø Máximo línea Carga máxima de trabajo Carga de rotura mm pul mm oz g pul mm pul mm lb kg lb kg 1962 Doble vertical/arraigo 75/57 87/8 225 16.8 476 5/16 8 9/16 14 5000 2268 10000 4536 1969 Simple/giratoria 75 51/8 129 11.5 325 5/16 8 9/16 14 5000 2268 10000 4536 1970 Simple/giratoria/arraigo 75 63/16 157 12.4 351 5/16 8 9/16 14 5000 2268 10000 4536 1971 Doble/giratoria 75 51/4 134 25.7 728 3/8 10 9/16 14 7500 3402 15000 6804 1974 Vertical/fija* 75 515/16 151 15.5 440 — — 9/16 14 5000 2268 10000 4536 1975 Doble vertical 75/57 713/16 199 15.9 452 5/16 8 9/16 14 5000 2268 10000 4536 3088 Cinchas doble vertical 75/57 73/32 180 12.8 362 — — 9/16 14 5000 2268 10000 4536 3090 Simple/giratoria/cargas moderadas 75 51/8 129 11.5 325 5/16 8 9/16 14 3000 1361 6000 2722 3095 Doble/para Cinchas 75 411/16 119 19.2 545 — — 9/16 14 7500 3402 15000 6804 3196 Gazas fijan/simple** 75 315/16 100 7.27 206 — — 9/16 14 5000 2268 10000 4536 Las Gazas fijan con seguridad, a través del centro de la roldana El centro de la roldana conduce la carga primaria, para una polea más ligera Terminal ciego para su fijación a una asa cerrada Terminal ciego, para métodos alternativos de fijación * Incluye el cáncamo. Utilizar la distancia entre agujeros y las dimensiones de la base del Cáncamo 627. Al aumentar el ángulo la carga máxima de trabajo disminuye. Ver página 97. **Loops (estrobos) no incluídos
