Iluminación

Zonas 1 y 2, 21 y 22

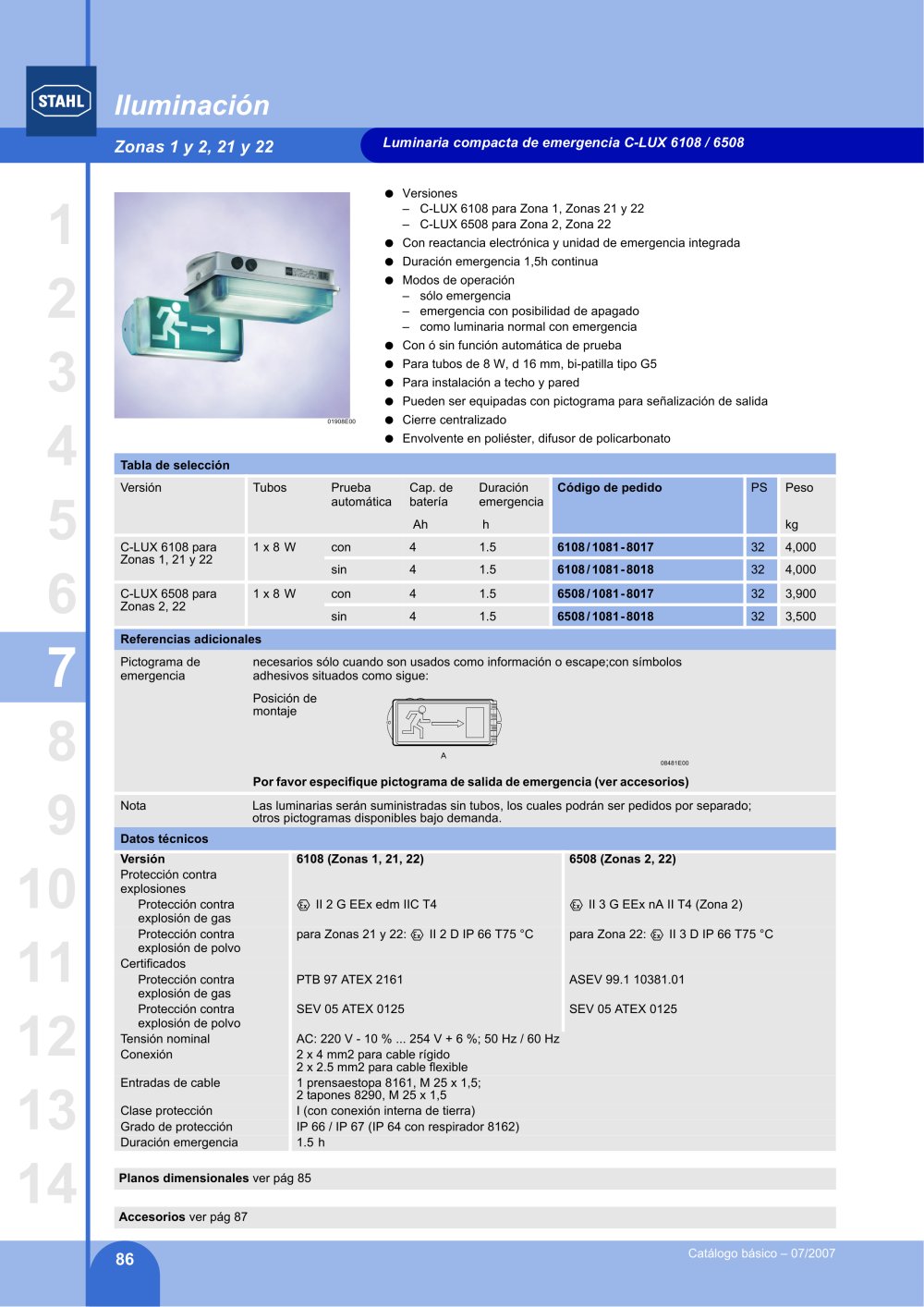

Luminaria compacta de emergencia C-LUX 6108 / 6508

â—� Versiones–C-LUX 6108 para Zona 1, Zonas 21 y 22–C-LUX 6508 para Zona 2, Zona 22
â—� Con reactancia electrónica y unidad de emergencia integrada
â—� Duración emergencia 1,5h continua
â—� Modos de operación–sólo emergencia –emergencia con posibilidad de apagado–como luminaria normal con emergencia
â—� Con ó sin función automática de prueba
â—� Para tubos de 8 W, d 16 mm, bi-patilla tipo G5
â—� Para instalación a techo y pared
â—� Pueden ser equipadas con pictograma para señalización de salida
Luminaria compacta de emergencia C-LUX 6108 / 6508 01908E00 â—� Cierre centralizado
â—� Envolvente en poliéster, difusor de policarbonato Tabla de selección Versión Tubos Prueba automática Cap. de batería Duración emergencia Código de pedido PS Peso Ah h kg C-LUX 6108 para Zonas 1, 21 y 22 1 x 8 W con 4 1.5 6108/1081-8017 32 4,000 sin 4 1.5 6108/1081-8018 32 4,000 C-LUX 6508 para Zonas 2, 22 1 x 8 W con 4 1.5 6508/1081-8017 32 3,900 sin 4 1.5 6508/1081-8018 32 3,500 Referencias adicionales

Luminaria compacta de emergencia C-LUX 6108 / 6508 - 31509 7 6 543 2 1

Pictograma de emergencia necesarios sólo cuando son usados como información o escape;con símbolos adhesivos situados como sigue:Posición de montaje
08481E00 Por favor especifique pictograma de salida de emergencia (ver accesorios) Nota Las luminarias serán suministradas sin tubos, los cuales podrán ser pedidos por separado; otros pictogramas disponibles bajo demanda. Datos técnicos Versión 6108 (Zonas 1, 21, 22) 6508 (Zonas 2, 22) Protección contra explosiones Protección contra explosión de gas E II 2 G EEx edm IIC T4 E II 3 G EEx nA II T4 (Zona 2) Protección contra explosión de polvo para Zonas 21 y 22: E II 2 D IP 66 T75 °C para Zona 22: E II 3 D IP 66 T75 °C Certificados Protección contra explosión de gas PTB 97 ATEX 2161 ASEV 99.1 10381.01 Protección contra explosión de polvo SEV 05 ATEX 0125 SEV 05 ATEX 0125 Tensión nominal AC: 220 V - 10 % ... 254 V + 6 %; 50 Hz / 60 Hz Conexión 2 x 4 mm2 para cable rígido2 x 2.5 mm2 para cable flexible Entradas de cable 1 prensaestopa 8161, M 25 x 1,5; 2 tapones 8290, M 25 x 1,5 Clase protección I (con conexión interna de tierra) Grado de protección IP 66 / IP 67 (IP 64 con respirador 8162) Duración emergencia 1.5 h

1413 1211109 8

Planos dimensionales ver pág 85 Accesorios ver pág 87

86

Catálogo básico – 07/2007
