Iluminación

Zonas 2, 21 y 22

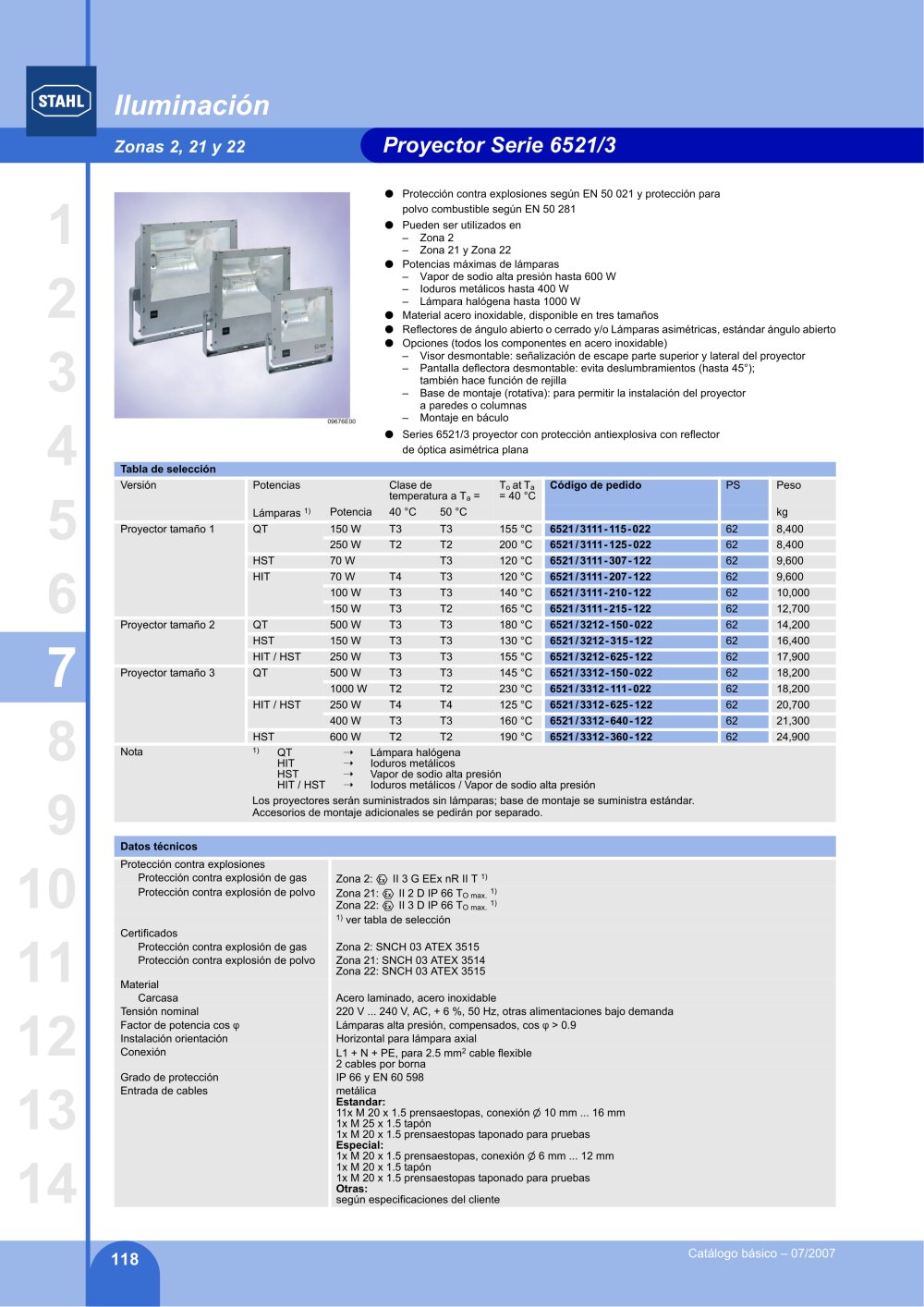

Proyector Serie 6521/3

â—� Protección contra explosiones según EN 50 021 y protección parapolvo combustible según EN 50 281 â—� Pueden ser utilizados en–Zona 2–Zona 21 y Zona 22 â—� Potencias máximas de lámparas–Vapor de sodio alta presión hasta 600 W –Ioduros metálicos hasta 400 W–Lámpara halógena hasta 1000 W â—� Material acero inoxidable, disponible en tres tamaños â—� Reflectores de ángulo abierto o cerrado y/o Lámparas asimétricas, estándar ángulo abierto â—� Opciones (todos los componentes en acero inoxidable)–Visor desmontable: señalización de escape parte superior y lateral del proyector –Pantalla deflectora desmontable: evita deslumbramientos (hasta 45°); también hace función de rejilla–Base de montaje (rotativa): para permitir la instalación del proyectora paredes o columnas–Montaje en báculo â—� Series 6521/3 proyector con protección antiexplosiva con reflector de óptica asimétrica plana
Proyector Serie 6521/3 09676E00 Tabla de selección Versión Potencias Clase de temperatura a T T
o at T
a = 40 °C Código de pedido PS Peso
a = Lámparas
1) Potencia 40 °C 50 °C kg Proyector tamaño 1 QT 150 W T3 T3 155 °C 6521/3111-115-022 62 8,400 250 W T2 T2 200 °C 6521/3111-125-022 62 8,400 HST 70 W T3 120 °C 6521/3111-307-122 62 9,600 HIT 70 W T4 T3 120 °C 6521/3111-207-122 62 9,600 100 W T3 T3 140 °C 6521/3111-210-122 62 10,000 150 W T3 T2 165 °C 6521/3111-215-122 62 12,700 Proyector tamaño 2 QT 500 W T3 T3 180 °C 6521/3212-150-022 62 14,200 HST 150 W T3 T3 130 °C 6521/3212-315-122 62 16,400

Proyector Serie 6521/3 - 31509 7 6 543 2 1

HIT / HST 250 W T3 T3 155 °C 6521/3212-625-122 62 17,900 Proyector tamaño 3 QT 500 W T3 T3 145 °C 6521/3312-150-022 62 18,200 1000 W T2 T2 230 °C 6521/3312-111-022 62 18,200 HIT / HST 250 W Lámpara halógenaIoduros metálicos Vapor de sodio alta presiónIoduros metálicos / Vapor de sodio alta presión T4 T4 125 °C 6521/3312-625-122 62 20,700 400 W T3 T3 160 °C 6521/3312-640-122 62 21,300 HST 600 W âž�âž� âž�âž� T2 T2 190 °C 6521/3312-360-122 62 24,900 Nota
1) QT HIT HSTHIT / HST Los proyectores serán suministrados sin lámparas; base de montaje se suministra estándar.Accesorios de montaje adicionales se pedirán por separado. Datos técnicos Protección contra explosiones Protección contra explosión de gas Zona 2: E II 3 G EEx nR II T
1) Protección contra explosión de polvo Zona 21: E II 2 D IP 66 T
O max. 1) Zona 22: E II 3 D IP 66 T
O max. 1) 1) ver tabla de selección Certificados Protección contra explosión de gas Zona 2: SNCH 03 ATEX 3515 Protección contra explosión de polvo Zona 21: SNCH 03 ATEX 3514Zona 22: SNCH 03 ATEX 3515 Material Carcasa Acero laminado, acero inoxidable Tensión nominal 220 V ... 240 V, AC, + 6 %, 50 Hz, otras alimentaciones bajo demanda Factor de potencia cos p Lámparas alta presión, compensados, cos p > 0.9 Instalación orientación Horizontal para lámpara axial Conexión L1 + N + PE, para 2.5 mm
2 cable flexible2 cables por borna Grado de protección IP 66 y EN 60 598 Entrada de cables metálica Estandar: 11x M 20 x 1.5 prensaestopas, conexión d 10 mm ... 16 mm1x M 25 x 1.5 tapón 1x M 20 x 1.5 prensaestopas taponado para pruebas Especial: 1x M 20 x 1.5 prensaestopas, conexión d 6 mm ... 12 mm1x M 20 x 1.5 tapón1x M 20 x 1.5 prensaestopas taponado para pruebas según especificaciones del cliente Otras:

1413 1211109 8

118
