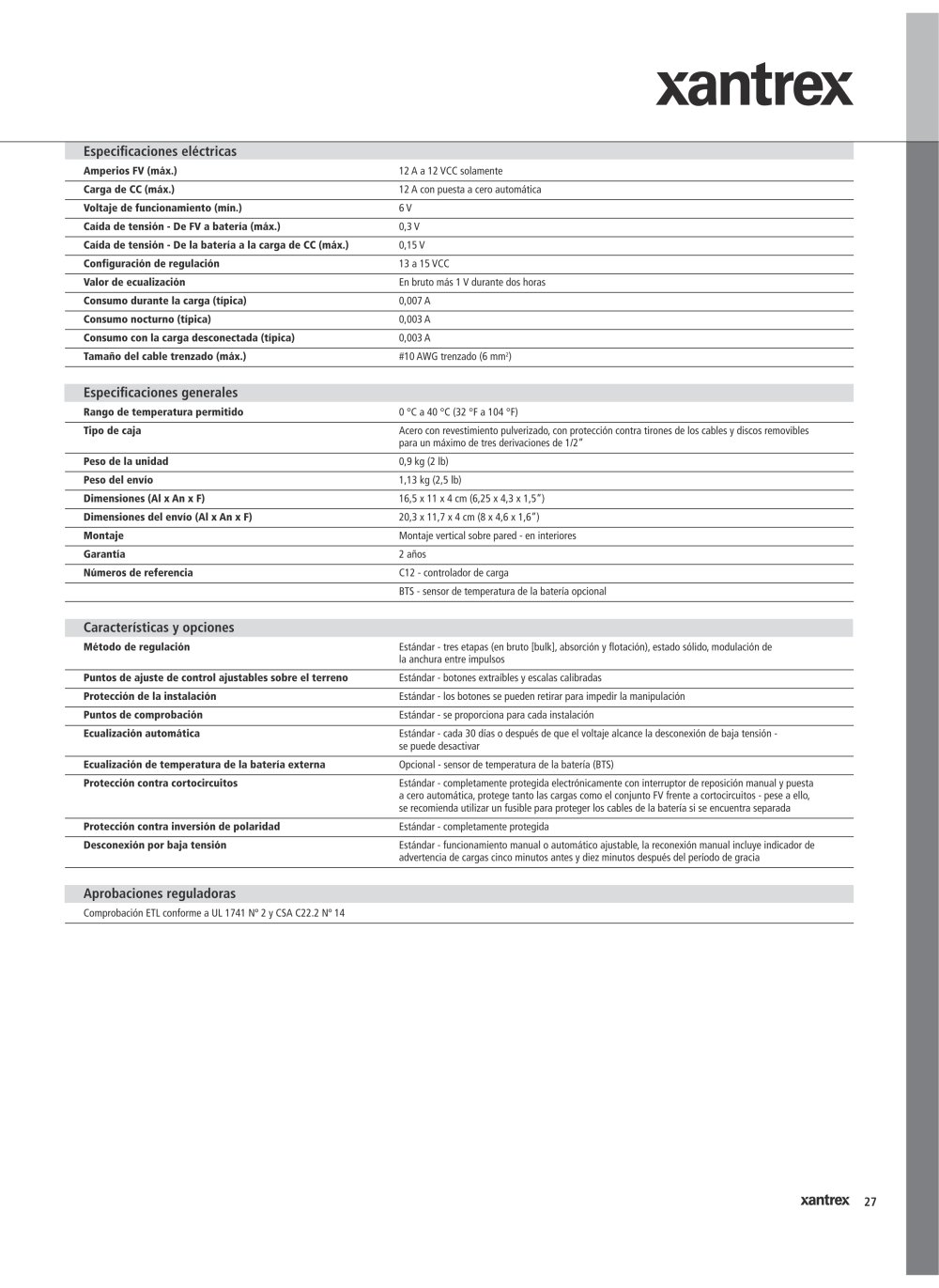

Especifi caciones eléctricas

Amperios FV (máx.) 12 A a 12 VCC solamente Carga de CC (máx.) 12 A con puesta a cero automática Voltaje de funcionamiento (mín.) 6 V Caída de tensión - De FV a batería (máx.) 0,3 V Caída de tensión - De la batería a la carga de CC (máx.) 0,15 V Configuración de regulación 13 a 15 VCC Valor de ecualización En bruto más 1 V durante dos horas Consumo durante la carga (típica) 0,007 A Consumo nocturno (típica) 0,003 A Consumo con la carga desconectada (típica) 0,003 A Tamaño del cable trenzado (máx.) #10 AWG trenzado (6 mm
2 )

Especifi caciones generales

Rango de temperatura permitido 0 °C a 40 °C (32 °F a 104 °F) Tipo de caja Acero con revestimiento pulverizado, con protección contra tirones de los cables y discos removibles para un máximo de tres derivaciones de 1/2” Peso de la unidad 0,9 kg (2 lb) Peso del envío 1,13 kg (2,5 lb) Dimensiones (Al x An x F) 16,5 x 11 x 4 cm (6,25 x 4,3 x 1,5”) Dimensiones del envío (Al x An x F) 20,3 x 11,7 x 4 cm (8 x 4,6 x 1,6”) Montaje Montaje vertical sobre pared - en interiores Garantía 2 años Números de referencia C12 - controlador de carga BTS - sensor de temperatura de la batería opcional

Características y opciones

Método de regulación Estándar - tres etapas (en bruto [bulk], absorción y flotación), estado sólido, modulación de la anchura entre impulsos Puntos de ajuste de control ajustables sobre el terreno Estándar - botones extraíbles y escalas calibradas Protección de la instalación Estándar - los botones se pueden retirar para impedir la manipulación Puntos de comprobación Estándar - se proporciona para cada instalación Ecualización automática Estándar - cada 30 días o después de que el voltaje alcance la desconexión de baja tensión - se puede desactivar Ecualización de temperatura de la batería externa Opcional - sensor de temperatura de la batería (BTS) Protección contra cortocircuitos Estándar - completamente protegida electrónicamente con interruptor de reposición manual y puesta a cero automática, protege tanto las cargas como el conjunto FV frente a cortocircuitos - pese a ello, se recomienda utilizar un fusible para proteger los cables de la batería si se encuentra separada Protección contra inversión de polaridad Estándar - completamente protegida Desconexión por baja tensión Estándar - funcionamiento manual o automático ajustable, la reconexión manual incluye indicador de advertencia de cargas cinco minutos antes y diez minutos después del período de gracia

Aprobaciones reguladoras

Comprobación ETL conforme a UL 1741 Nº 2 y CSA C22.2 Nº 14
